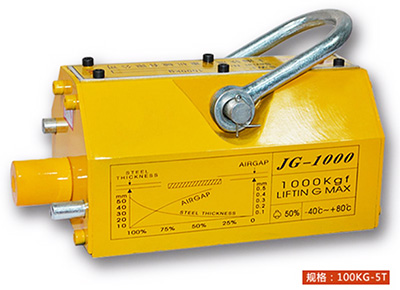

YX3系列永磁起重器
 |
一、產品簡介：
|
產品 型號 |
額定起 重力 |
外形尺寸 |
重量 （kg） |
|||
| A | B | h | H | |||
| QCQZ-1 | 1000 | 550 | 350 | 105 | 578 | 130 |
| QCQZ-2 | 2000 | 625 | 460 | 110 | 670 | 250 |
| QCQZ-3 | 3000 | 680 | 470 | 120 | 806 | 386 |
| QCQZ-5 | 5000 | 970 | 580 | 130 | 1020 | 570 |
| QCQZ-10 | 10000 | 1440 | 800 | 155 | 1440 | 1200 |
| QCQZ-20 | 20000 | 1540 | 900 | 260 | 1560 | 2110 |
| QCQZ-40 | 40000 | 2310 | 1100 | 320 | 2350 | 4600 |
| QCQZ-50 | 50000 | 2410 | 1210 | 320 | 2430 | 5350 |
三、使用說明：
1、吊運時，先將被吊裝工件表層清除整潔，若有銹皮和凸刺應清除。永磁起重器的軸線最好是與工件重心點線重疊，隨后將起重器置放在工作中平面圖上，轉動手柄由“-”號部位，向“+”號方位轉動至限位開關銷。查驗手柄的保安人員斜塊是不是全自動鎖住，隨后開展吊裝。2、工件吊著時，禁止超重，禁止身體從工件下邊越過，被吊工件溫度和工作溫度不超80度，無強烈震動及沖擊性。
3、吊裝圓柱型工件時，應維持B形槽與工件接角為兩根平行線觸碰，因此它的起作用力僅為額定值起作用力的30%-50%。
4、進行吊裝后，向內按懂手柄按鍵，是手柄上的保安人員鍵與保安人員銷擺脫。手柄由“+”向“-”號方位轉動到限位開關銷。使起重器處在關掉情況，收工件與起重器擺脫。
四、運行原理：
永磁起重器原理是運用了法拉第的電流的磁效應來生產制造的。內部選用性能永久性永磁材料釹硼砂，可以在磁路中造成較強的吸附力，根據手柄旋轉更改磁感線使起重器處在工作中或是關掉情況；不用外部供電系統，是一種既安全性環保節能，又效率高的新式起重吊具。當起重器處在工作態度時，起重器底端的吸吊面組成了一對豎向地磁極，將銅器原材料的工件緊緊的吸起，底邊上也有V形槽，因而即能吸吊版塊狀工件，也可以吸吊圓柱型工件。也因而起重器對板才的薄厚和總面積常有嚴苛的規定。
五、產品結構：
永磁起重器由性能塑料防靜電鑷子永久性永磁材料構成強磁鐵系統軟件，根據手柄的旋轉，更改強磁鐵系統軟件磁場超過對工件的吸持和釋放出來。起重器上端供著提到物品的吊環螺釘，底下一V形槽供吸持相對的圓柱型物塊常用。 永磁起重器選用的性能永磁材料是：永磁材料一塑料防靜電鑷子為磁源，具備不耗電量、吸附力強、剩磁低、實際操作輕巧、長壽命、可以信賴等特性，產品品種優秀，依照出入口規范機構生產制造，質量特性超過國際性同行業優秀水準。普遍用以中國機械、磨具加工業、庫房和道路運輸?shù)葐挝贿\送厚鋼板、鑄鋼件等導帶磁物塊。
